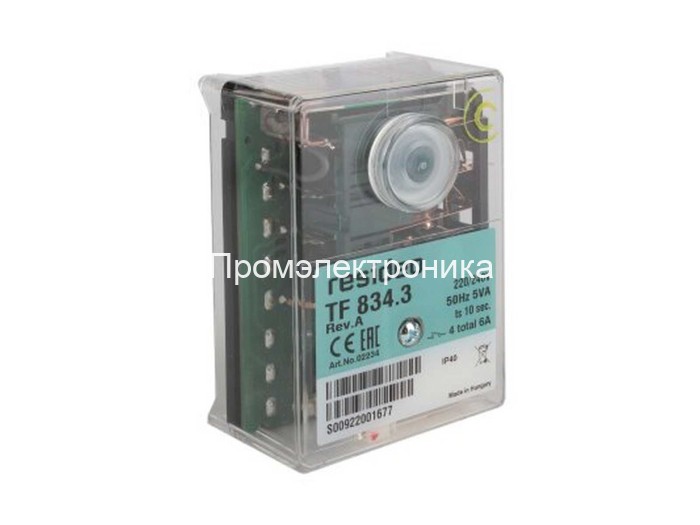

Honeywell (Resideo) TF 834.3

Топочный автомат Honeywell (Resideo) TF 834.3 – это современное и надежное решение для управления дизельными (жидкотопливными) горелками с производительностью до 30 кг/ч, работающими как в одно-, так и в двухступенчатом режиме. Данная модель предназначена для использования с подогревателем жидкого топлива (если это предусмотрено конструкцией горелки) либо без него, а также поддерживает прерывистый режим работы, что соответствует актуальным европейским нормам и стандартам.

Компания Промэлектроника является официальным дилером Honeywell (Resideo). Поэтому, обращаясь к нам, вы получаете не только оригинальный продукт, но и полный спектр сервисной поддержки, быструю доставку и квалифицированную консультацию от опытных специалистов. Свяжитесь с нами по электронной почте: sales@prom-elec.com, чтобы задать вопросы или оформить заказ.

Ниже приведены ключевые особенности, технические характеристики и рекомендации по эксплуатации Honeywell (Resideo) TF 834.3. Данный обзор поможет вам лучше понять, почему именно этот топочный автомат заслуживает вашего внимания и как он обеспечит эффективную, безопасную и долгосрочную работу дизельной горелки на вашем предприятии или в частном доме.

1. Область применения и совместимость

Топочный автомат TF 834.3 предназначен для:

• Одно- или двухступенчатых дизельных горелок с производительностью до 30 кг/ч.
• Горелок, работающих с подогревателем жидкого топлива или без него.
• Прерывистого режима работы: цикл регулирования пламени и повторный запуск не требуют постоянного горения.

Данная модель сертифицирована в соответствии с требованиями DIN 4787, что гарантирует соответствие европейским стандартам безопасности и качества.

Возможные датчики пламени

• Фоторезистор MZ 770 S (оптимален для желтого пламени).
• Инфракрасный датчик IRD 1010.1 (универсальный вариант для желтого или голубого пламени).
• Ультрафиолетовый датчик UVD 970 (также предназначен для контроля голубого/желтого пламени).

Благодаря выбору подходящего датчика достигается максимально точный контроль горения, что сводит к минимуму риски аварийных ситуаций и повышает экономичность процесса.

2. Принцип работы и основные функции

2.1. Контакт для термореле подогревателя

В топочном автомате Honeywell (Resideo) TF 834.3 предусмотрен специальный контакт, который замыкает термореле подогревателя топлива. Это происходит автоматически, как только горелка начинает работать и возникает сигнал пламени. Такая функция исключает остановку горелки из-за резкого падения температуры топлива в системе, например при высокой скорости потока.

Если в процессе работы топочный автомат по каким-то причинам переходит в положение блокировки, то подача напряжения на подогреватель топлива также прекращается – это обеспечивает дополнительный уровень безопасности и предотвращает неконтролируемый нагрев в нештатном режиме.

2.2. Термомеханический таймер

Внутри TF 834.3 установлен термомеханический таймер с компенсацией температурных воздействий, что позволяет ему работать стабильно при изменении окружающей температуры. Программный алгоритм контролирует:

• Процесс предварительной вентиляции (время tv/tp обычно составляет 12 секунд).
• Предохранительное время (ts = 10 секунд), в течение которого происходит проверка наличия пламени.
• Время перед поджигом (обычно tvz = 12 секунд).

Такая последовательность шагов обеспечивает корректное формирование пламени, предотвращая его срыв и сводя к минимуму риск возникновения неполного сгорания.

2.3. Светодиодная система диагностики

На корпусе TF 834.3 предусмотрена ручная кнопка перезапуска с встроенной LED-системой, которая информирует пользователя о причинах и характере неисправностей. Если устройство перешло в положение блокировки, достаточно нажать на кнопку для повторного запуска после устранения проблем.

Данная система диагностики позволяет быстро определить источник ошибки:

• Некорректное подключение датчика пламени.
• Нарушение работы термореле подогревателя.
• Отсутствие подачи топлива.
• Загрязнение или неисправность фоторезистора (или другого типа датчика).

3. Важнейшие технические характеристики

1. Рабочее напряжение: 220/240 В (-15…+10%), 50 Гц (40–60 Гц).
2. Предохранитель на входе: 10 А (быстродействующий) или 6 А (с задержкой срабатывания).
3. Энергопотребление: ~5 ВА.
4. Время предварительной вентиляции (tv/tp): 12 сек.
5. Предохранительное время (ts): 10 сек.
6. Время перед поджигом (tvz): 12 сек.
7. Степень защиты: IP 40 (при правильной установке возможна защита IP 44).
8. Рабочая температура окружающей среды: от 0 до +60 °C.
9. Тип горелки: одно- или двухступенчатая дизельная, с наддувным способом сжигания.
10. Вид топлива: жидкотопливные (дизельные) горелки.
11. Возможный вид датчика пламени: инфракрасный (IRD 1010.1), ультрафиолетовый (UVD 970) или фоторезистивный (MZ 770 S).

Артикулы и совместимость с брендами

• Honeywell (Resideo) TF 834.3: основной артикул 02234, 02234GR.
• В некоторых случаях аналогичная модель может выпускаться под артикулом TF 834.3 code 65021660 для горелок Elco.
• Для горелок GIERSCH встречается под артикулом 379011285 и применяется в моделях GU55, GU100, GU20.

4. Монтаж и электрическое подключение

4.1. Цокольное крепление

Топочный автомат фиксируется на специальном цоколе с помощью центрального крепежного винта. Цоколь и сам блок управления оборудованы монтажными пазами, не позволяющими установить устройство неверно.

На цоколе имеются:

• 3 клеммы заземления (с дополнительным выводом для подключения заземления горелки).
• 3 нейтральные клеммы, соединенные внутри с общим входом нейтрали (клемма 7).
• 2 резервные клеммы на случай расширения или дополнительного оборудования.
• Несколько кабельных вводов (съемные фиксаторы кабеля и выбиваемые отверстия с резьбой PG 11).

Это обеспечивает гибкость электропроводки и простоту обслуживания.

4.2. Подключение подогревателя

• С подогревателем: если горелка оснащена подогревателем жидкого топлива, то его термореле необходимо подключать между клеммами 4 и 6. При пуске и формировании пламени специальный контакт топочного автомата автоматически замыкает цепь термореле подогревателя.
• Без подогревателя: если ваша горелка не содержит встроенного нагревательного контура топлива, то клеммы 4 и 6 соединяются перемычкой.

Важная деталь по DIN 4787

Шунтирование термореле подогревателя допускается только в случае, когда расход топлива не превышает 10 кг/ч. Если расход больше, то при снижении температуры топлива ниже нормы горелка должна отключаться для предотвращения перехода в небезопасное состояние.

4.3. Общие положения

1. Установка возможна в любом положении, если это соответствует требованиям IP 44 (защита от водяных брызг).
2. Топочный автомат и датчик пламени не должны подвергаться избыточной вибрации, чтобы избежать разрывов в соединениях или повреждения датчика.
3. Монтаж и демонтаж должны выполняться исключительно при отключенном напряжении.
4. TF 834.3 является предохранительным устройством: вскрытие корпуса или несанкционированное вмешательство не допускаются.

5. Ввод в эксплуатацию и обслуживание

5.1. Квалификация монтажника

Топочные автоматы должны устанавливать квалифицированные специалисты, знакомые с местными нормами и европейскими стандартами (DIN 4787 и др.). Неправильное подключение может привести к выходу блока из строя, а также создать угрозу для всей системы отопления.

5.2. Ежедневное контролируемое отключение

По технике безопасности, в течение каждых 24 часов необходимо проводить хотя бы одно контролируемое отключение. Это позволяет своевременно выявлять сбои и поддерживать уровень безопасности на высоком уровне.

5.3. Функциональный контроль системы контроля пламени

При первом запуске и после каждого сервисного обслуживания рекомендуется провести несколько тестов работы топочного автомата:

1. Запуск с закрытым датчиком пламени – в конце предохранительного времени TF 834.3 должен перейти в положение блокировки.
2. Запуск с извлеченным датчиком пламени – спустя 20 секунд предварительной вентиляции устройство должно заблокироваться.
3. Нормальный запуск – после формирования пламени, если затем искусственно закрыть датчик пламени и световой сигнал пропадет, блок управления обязан перейти в положение блокировки по истечении предохранительного времени.

5.4. Устранение типовых неисправностей

• Горелка не запускается: возможно, разомкнута цепь термостата или имеется нарушение в электропроводке.
• Нет пламени, автомат блокируется: топливопровод перекрыт, отсутствует поджиг или на датчик пламени попадает посторонний свет.
• Пламя есть, но автомат блокируется после предохранительного времени: датчик пламени (фоторезистор или ИК-/УФ-датчик) загрязнен или неисправен, недостаточная освещенность либо настройки чувствительности датчика IRD слишком низкие.

Для быстрой диагностики и тестирования топочных автоматов Honeywell (Resideo) рекомендуется использовать проверочное устройство Satronic UP 940.

6. Преимущества и сфера применения

1. Надежность и безопасность
   TF 834.3 обладает полной защитой от перегрева, блокировки горелки при некорректном формировании пламени и отключением подогревателя. Это повышает общую безопасность отопительной системы.
2. Универсальность
   Топочный автомат совместим с тремя видами датчиков пламени (MZ 770 S, IRD 1010.1, UVD 970), что позволяет адаптировать его под различные модели горелок и условия эксплуатации.
3. Высокая стабильность работы
   Встроенный термомеханический таймер и цифровой алгоритм позволяют сохранять точные временные интервалы в широком диапазоне температур.
4. Удобство монтажа и обслуживания
   TF 834.3 может устанавливаться в любом положении, цокольная система крепления исключает ошибочное подключение, а корпус из огнестойкого пластика гарантирует защиту внутренних компонентов.
5. Соответствие стандартам
   Устройство прошло сертификацию по DIN 4787, а также удовлетворяет всем действующим европейским нормам, включая требования по IP 40/44 при правильном монтаже.
6. Широкая сфера применения
   Подходит для дизельных горелок различных производителей (GIERSCH, Elco и др.), что дает возможность использовать один и тот же топочный автомат на разных объектах, от частных коттеджей до промышленных помещений.

7. Дополнительные рекомендации по эксплуатации

1. Регулярно проверяйте состояние датчиков пламени: при эксплуатации в запыленных или влажных помещениях может понадобиться более частая очистка.
2. Тестируйте работу системы после длительных простоев (например, в начале отопительного сезона).
3. Используйте только оригинальные комплектующие и расходные материалы от Honeywell (Resideo), чтобы избежать несоответствия в технических характеристиках.
4. Контролируйте уровень и качество топлива: плохое или загрязненное топливо повышает риск образования сажи и засорения форсунок, что может негативно сказаться на формировании пламени и работе самого топочного автомата.

8. Где купить Honeywell (Resideo) TF 834.3

Компания Промэлектроника – официальный дилер Honeywell (Resideo), предлагает топочные автоматы TF 834.3 по доступной цене с гарантией производителя и сервисной поддержкой. Мы предоставляем:

• Быструю доставку по всей России.
• Квалифицированную консультацию инженеров, которые помогут подобрать топочный автомат, подходящий под ваши конкретные условия эксплуатации.
• Скидки для постоянных клиентов и партнеров.

Чтобы получить подробную информацию о стоимости, сроках поставки и оформить заказ, свяжитесь с нами по электронной почте: sales@prom-elec.com. Наши специалисты проконсультируют вас по всем техническим нюансам и помогут сделать правильный выбор.

9. Ключевые преимущества сотрудничества с Промэлектроникой

1. Статус официального дилера Honeywell (Resideo): мы получаем продукцию напрямую от производителя, гарантируя подлинность и высокое качество каждого топочного автомата.
2. Полная информационная поддержка: от подбора совместимого датчика пламени до деталей монтажа и настройки.
3. Гибкие условия оплаты и доставки: возможен выбор удобного для вас способа получения товара.
4. Удобство заказа: вы можете связаться с нами по электронной почте sales@prom-elec.com, задать вопросы по телефону или оставить заявку на сайте.

10. Итог: почему именно TF 834.3?

1. Высокая надежность и защита от неправильного подключения или внешних факторов.
2. Гибкость настройки: поддержка разных типов датчиков пламени, возможность работы с подогревателем топлива и без него.
3. Соответствие стандартам DIN 4787 и другим европейским требованиям.
4. Наличие сервисной поддержки и удобного монтажа.
5. Официальная поставка через компанию Промэлектроника, что гарантирует подлинность и полное гарантийное сопровождение.

Если ваша цель – обеспечить стабильную, безопасную и экономичную работу дизельной горелки, модель Honeywell (Resideo) TF 834.3 станет лучшим выбором.

Оформляйте заказ и задавайте любые вопросы нашим специалистам по электронной почте: sales@prom-elec.com. Мы всегда рады помочь с подбором оборудования и обеспечим быструю доставку в любой регион.
