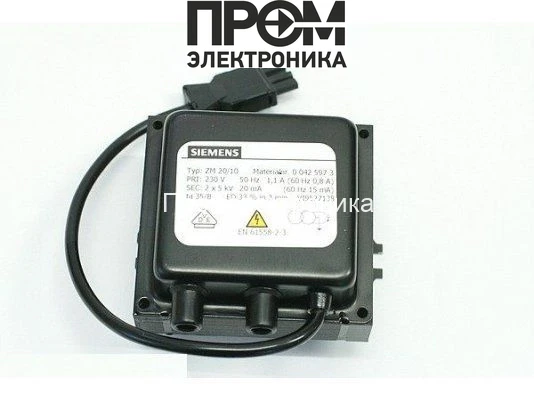

Трансформатор поджига Siemens ZM 20/10 00427187

Трансформатор поджига Siemens ZM 20/10 00427187 — назначение и область применения

Это специализированный трансформатор поджига класса индустриальных компонентов для горелочных установок и систем управления горением. Предназначен для формирования высоковольтного импульсного напряжения в системах электрического поджига топливно-воздушной смеси. Применяется в стационарных промышленных и коммерческих горелках, автоматизированных котельных и отопительных агрегатах, где требуется стабильный и повторяемый искровой разряд для инициирования горения.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме импульсного повышающего трансформатора с высоковольтной обмоткой и экранированием, адаптированного под режимы коротких включений. Основной рабочий цикл — импульсный режим: на входе — питающее напряжение 230 В, на выходе формируется двухфазное высокое напряжение 2х5 кВ для создания ионизирующего поля в зазоре свечи или электродов поджига.

Принцип работы базируется на трансформаторном преобразовании с управляющими переключениями первичной цепи. При подаче управляющего импульса первичная обмотка получает ток до 1.1 А, что через соотношение витков повышает напряжение на вторичных выводах до требуемых киловольт. Конструкция учитывает явления диффузионного и электронно-ионного пробоя газовой смеси: форма импульса и длительность зарядного цикла оптимизированы для получения стабильного искрового разряда при минимальном рассеянии энергии.

Защита от перенапряжений и паразитных емкостей реализована с помощью экранирующих слоев и точной геометрии обмоток, что снижает риск утечек тока и предсказываемую деградацию изоляции. Использование штекерных разъёмов диаметром Ø6 мм и кабеля питания длиной 350 мм обеспечивает стандартизированное электрическое и механическое подключение в монтажных узлах горелки.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: обеспечивает достаточную электрическую прочность для формирования искрового промежутка при стандартных зазорах свечей и электродов, снижая вероятность ложных срабатываний при влажных или загрязнённых условиях.
• Ток в первичной цепи 1.1 А: определяет требуемую мощность источника питания и влияет на время накопления энергии в первичной обмотке; совместимость с типовыми контроллерами горения на 230 В.
• Ток поджига 20 мА: ограничивает энергию импульса, что уменьшает термическую нагрузку на электроды и снижает эрозию контактных поверхностей, увеличивая ресурс свечи.
• Продолжительность работы ED(DU) 33 %: указывает допустимую долю включения в цикле; при длинных сериях включений требуется соблюдать интервалы охлаждения для предотвращения перегрева обмоток.
• Питание 230 В: совместимость с сетями переменного тока в европейском промышленном секторе, упрощённая интеграция в существующие панели управления.
• Длина кабеля питания 350 мм и штекер Ø6 мм: задают конструкционные ограничения по монтажу; оптимальны для компактного размещения в блоках горелок и для быстрой замены модуля без пайки.
• Производитель и артикул: Siemens (артикул производителя 7814335) — соответствует промышленным стандартам качества и требованиям совместимости с сериями Siemens ZM.

Сценарии эксплуатации и преимущества

Как работает в эксплуатации: при старте горелки управляющий модуль формирует импульс, трансформатор накапливает энергию в первичной обмотке и генерирует высоковольтный фронт на вторичных выводах; этот фронт ионизирует воздуховоздушно-топливную смесь в зоне электрода, инициируя устойчивый пламенный фронт.

Для чего нужен: устройство служит надежным инициатором горения в автоматизированных системах, где требуются повторяемые и контролируемые искровые разряды для запуска топливной смеси без использования пилотного факела.

• Устойчивость к механическим и температурным воздействиям: конструкция рассчитана на промышленную эксплуатацию и кратковременные пиковые нагрузки.
• Стабильность искрообразования: уменьшает вероятность пропусков поджига при изменении состава топлива или потерь давления.
• Совместимость с контроллерами 230 В: упрощает интеграцию и замену в существующих инсталляциях.
• Ограниченный ток поджига: снижает износ электрода и удлиняет интервал между техническими обслуживаниями.

Экспертное заключение

Трансформатор поджига Siemens ZM 20/10 00427187 представляет собой типовую реализацию промышленного поджигового трансформатора для горелочных комплексов. Он предназначен для циклического импульсного режима с долей включения до 33%, обеспечивает формирование двухполярного высокого напряжения 2х5 кВ при управляющем токе первичной обмотки 1.1 А и рабочем токе поджига 20 мА. Рекомендуется для задач, где требуется предсказуемый искровой старт при ограничениях по мощности и ресурсам обслуживания, а также при необходимости быстрой замены модуля в производственной линии.
