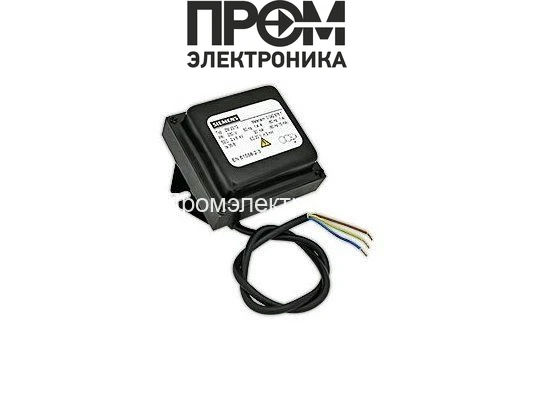

Трансформатор поджига Siemens ZM 20/10 00427716 кабель 1200 мм

Трансформатор поджига Siemens ZM 20/10 00427716 — назначение и область применения

Данный модуль представляет собой высоковольтный импульсный преобразователь для узлов розжига отопительных горелок. Основная функция — генерация высоковольтного импульса для инициирования электрической искры в камере сгорания при питании от бытовой сети. По классификации это импульсный трансформатор поджига промышленного уровня, рассчитанный на циклическую эксплуатацию в составе автоматических систем розжига и управления горелкой.

Конструктивные особенности и принцип работы

Конструкция основана на магнитопроводе с высокой магнитной проницаемостью и специально подобранной геометрией сердечника для минимизации рассеяний и паразитных емкостей. Первичная обмотка рассчитана на стандартное сетевое напряжение 220 В и обеспечивает ток питания до 1.1 А, вторичные обмотки выполнены в конфигурации 2х5 кВ с наружными выводами для двух канальных свечей розжига. Соединение обмоток выполнено с учетом оптимальной индуктивности связи и минимизации наводок, что повышает коэффициент трансформации и стабильность импульса.

Принцип работы — преобразование переменного сетевого напряжения в короткие высоковольтные импульсы через коммутацию первичной цепи источником управления горелки (модуль управления, ключ на тиристоре или транзисторе). При включении первичного тока магнитный поток в сердечнике накапливает энергию, которая при переключении быстро передается на вторичную цепь, формируя импульс напряжения порядка 5 кВ. Энергия импульса и длительность определяют вероятность пробоя воздушного зазора и образование устойчивой искры; параметры ограничены термическим режимом и эксплуатационным циклом ED 33%, что означает допустимую продолжительность включения в пределах заданного рабочего цикла.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: двухканальная схема позволяет организовать независимые искровые выходы или параллельное питание нескольких электродов, снижая отказоустойчивость системы.
• Ток поджига 20 мА: обеспечивает достаточную энергию искры при типичных зазорах в горелочных камерах; уменьшение тока ведёт к снижению вероятности зажигания при загрязнениях или увеличенных зазорах.
• Сила тока первичной обмотки 1.1 А: определяет допустимую нагрузку на источник питания и влияет на скорость накопления энергии в магнитопроводе.
• Продолжительность работы ED 33%: предельный рабочий цикл указывает на необходимость прерывистого режима для предотвращения перегрева; при постоянной нагрузке требуется дополнительное охлаждение или снижение частоты импульсов.
• Длина кабеля электропитания 1200 мм: обеспечивает гибкость монтажа; удлинение кабеля добавляет емкостную нагрузку и может снизить амплитуду импульса, поэтому при прокладке следует учитывать импеданс кабельной линии.
• Штекерные разъемы Ø4 мм: стандартные высоковольтные соединители, обеспечивающие надежный контакт и совместимость с типовыми наконечниками поджига.
• Материал корпуса и габариты: ударостойкий пластиковый корпус с изоляционными свойствами обеспечивает требуемые диэлектрические расстояния и защиту от механических воздействий.
• Производитель и исполнение: изготовлено в Германии компанией Siemens; соответствует европейским стандартам по безопасной эксплуатации и электромагнитной совместимости.

Сценарии эксплуатации и преимущества

Типичные сценарии: циклический розжиг газовых и жидкотопливных горелок в котельных, эксплуатация в системах с модулируемым управлением горением, резервные контуры розжига в промышленной энергетике. Также применяется при пуско-наладочных работах и в системах, где требуется надежный и повторяемый источник искрового разряда.

• Устойчивость к повторным импульсам: конструкция рассчитана на многократные циклы в рамках ED 33%, что обеспечивает долговременную эксплуатацию при проектных режимах.
• Совместимость с типовыми управленческими модулями: входные параметры согласованы с распространёнными источниками коммутации на рынке отопительного оборудования.
• Простота замены и монтажа: индустриальные разъемы Ø4 мм и стандартная длина кабеля упрощают интеграцию в существующие узлы.
• Контроль качества и стандарты: соблюдение европейских требований снижает риск преждевременных отказов, связанных с изоляцией и перегревом.

Экспертное заключение

Трансформатор поджига Siemens ZM 20/10 00427716 предназначен для задач циклического инициирования искрового разряда в отопительных горелках при проектных параметрах: 2х5 кВ, 20 мА, ED 33%. Модель оправдана в системах, где критичны воспроизводимость искры, электромагнитная совместимость и согласование с промышленными разъемами. При планировании монтажа необходимо учитывать влияние длины кабеля на импульсную характеристику и обеспечивать режим работы, не превышающий заявленный ED во избежание термических перегрузок.
